Nivell: CFGS - Administració de Sistemes Informàtics en Xarxa (ASIX)

1. Introducció

Nagios és un sistema de monitoratge de codi obert que permet supervisar la disponibilitat i el rendiment de hosts, serveis i infraestructures de xarxa. Originalment creat per Ethan Galstad el 1999 com a NetSaint, va ser reanomenat com a Nagios el 2002.

Per a què serveix Nagios?

• Detectar caigudes de serveis (HTTP, SSH, DNS, bases de dades…) i hosts.
• Enviar alertes per correu electrònic o SMS quan es detecta un problema.
• Generar gràfiques de rendiment amb dades de CPU, memòria, disc i xarxa.
• Proporcionar una visió centralitzada de tota la infraestructura IT.
• Permetre la recuperació automàtica mitjançant Event Handlers.

Nagios Core vs. Nagios XI

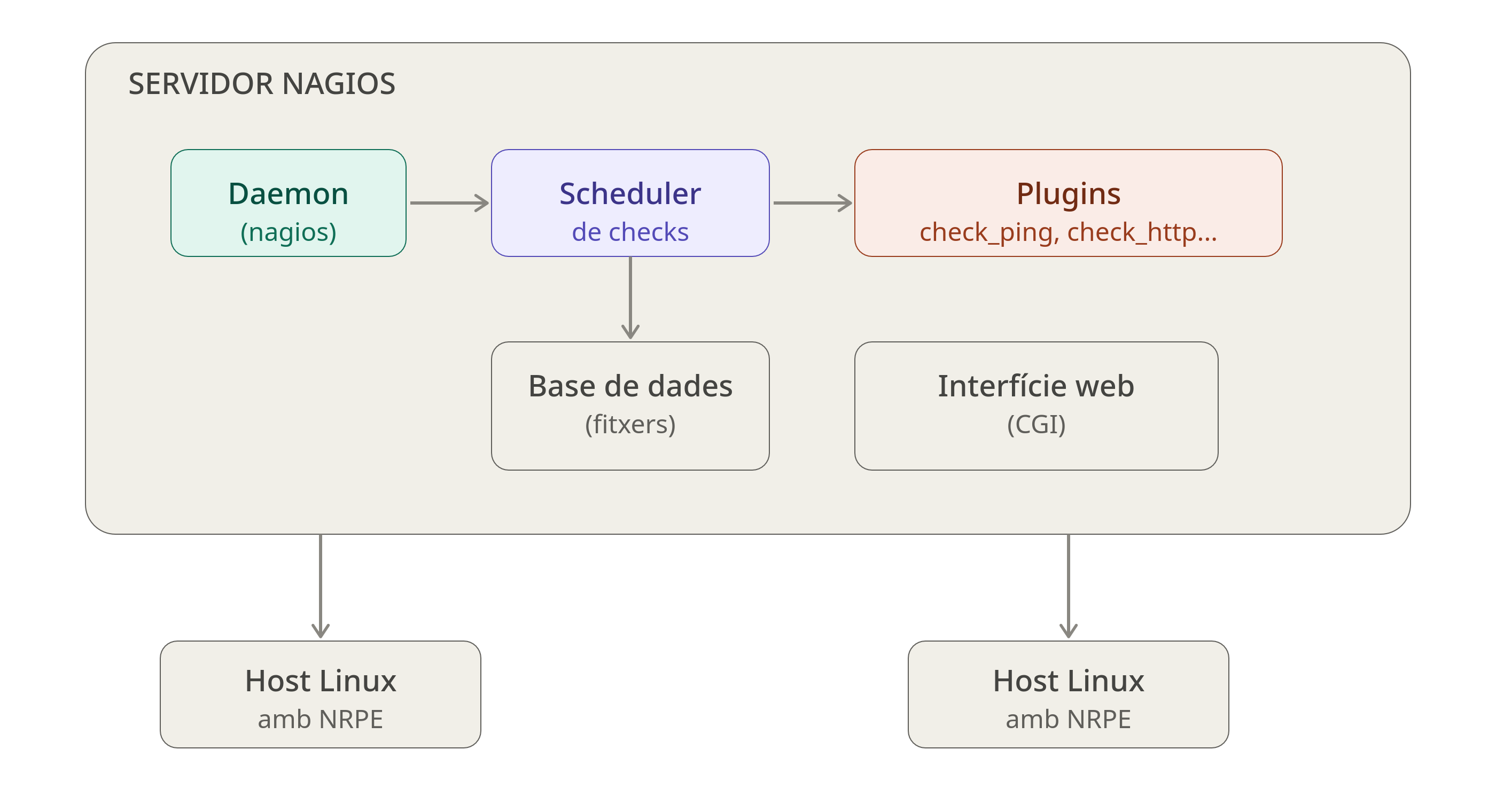

2. Arquitectura i components

Nagios segueix una arquitectura client-servidor:

Components principals

Nagios Daemon (nagios) El procés principal que s’encarrega de llegir la configuració, programar els checks i processar els resultats.

Scheduler Gestor intern que determina quan s’ha d’executar cada check segons l’interval configurat.

Plugins Scripts o executables externs que realitzen les comprovacions reals. Retornen un codi de sortida estàndard:

NRPE (Nagios Remote Plugin Executor) Agent instal·lat als hosts remots que permet executar plugins localment i retornar el resultat al servidor Nagios.

3. Instal·lació

Requisits previs (Debian/Ubuntu)

sudo apt update
sudo apt install -y apache2 php libapache2-mod-php \
    gcc make libgd-dev libssl-dev unzip wget \
    libmcrypt-dev libnet-snmp-perl gettext

Creació de l’usuari Nagios

sudo useradd -m -s /bin/bash nagios
sudo groupadd nagcmd
sudo usermod -aG nagcmd nagios
sudo usermod -aG nagcmd www-data

Descàrrega i compilació de Nagios Core

# Descarregar l'última versió estable
cd /tmp
wget https://github.com/NagiosEnterprises/nagioscore/releases/download/nagios-4.4.14/nagios-4.4.14.tar.gz
tar xzf nagios-4.4.14.tar.gz
cd nagios-4.4.14

# Compilar i instal·lar
./configure --with-command-group=nagcmd
make all
sudo make install
sudo make install-init
sudo make install-commandmode
sudo make install-config
sudo make install-webconf

Instal·lació dels plugins de Nagios

cd /tmp
wget https://nagios-plugins.org/download/nagios-plugins-2.4.6.tar.gz
tar xzf nagios-plugins-2.4.6.tar.gz
cd nagios-plugins-2.4.6

./configure --with-nagios-user=nagios --with-nagios-group=nagios
make
sudo make install

Configuració d’Apache

# Crear usuari per a la interfície web
sudo htpasswd -c /usr/local/nagios/etc/htpasswd.users nagiosadmin

# Activar mòduls d'Apache necessaris
sudo a2enmod rewrite cgi
sudo systemctl restart apache2

Inici i habilitació del servei

sudo systemctl enable nagios
sudo systemctl start nagios
sudo systemctl status nagios

Verificació de la instal·lació

# Comprovar la sintaxi de la configuració
sudo /usr/local/nagios/bin/nagios -v /usr/local/nagios/etc/nagios.cfg

4. Estructura de fitxers de configuració

/usr/local/nagios/
├── bin/
│   └── nagios              ← Executable principal
├── etc/
│   ├── nagios.cfg          ← Fitxer de configuració principal
│   ├── cgi.cfg             ← Configuració de la interfície web
│   ├── htpasswd.users      ← Usuaris web
│   ├── resource.cfg        ← Variables de macro ($USER1$...)
│   └── objects/
│       ├── commands.cfg    ← Definició d'ordres
│       ├── contacts.cfg    ← Contactes i grups
│       ├── hosts.cfg       ← Hosts monitorats (creat per l'admin)
│       ├── services.cfg    ← Serveis monitorats (creat per l'admin)
│       ├── localhost.cfg   ← Exemple de configuració local
│       ├── templates.cfg   ← Plantilles reutilitzables
│       └── timeperiods.cfg ← Períodes de temps
├── libexec/                ← Plugins instal·lats
├── share/                  ← Fitxers web (HTML, CGI)
├── var/
│   ├── nagios.log          ← Registre principal
│   ├── status.dat          ← Estat actual dels objectes
│   └── rw/
│       └── nagios.cmd      ← Pipe per a ordres externes
└── sbin/                   ← Scripts CGI de la interfície web

Fitxer principal: nagios.cfg

El fitxer nagios.cfg conté els paràmetres globals i les referències als fitxers d’objectes:

# Indica quins fitxers o directoris contenen objectes de configuració
cfg_file=/usr/local/nagios/etc/objects/commands.cfg
cfg_file=/usr/local/nagios/etc/objects/contacts.cfg
cfg_file=/usr/local/nagios/etc/objects/timeperiods.cfg
cfg_file=/usr/local/nagios/etc/objects/templates.cfg

# Es pot incloure un directori complet
cfg_dir=/usr/local/nagios/etc/servers

# Intervals de check (en segons)
interval_length=60

# Fitxer de log
log_file=/usr/local/nagios/var/nagios.log

# Retenció de l'estat entre reinicis
retain_state_information=1
state_retention_file=/usr/local/nagios/var/retention.dat

5. Objectes de configuració

Nagios utilitza un model basat en objectes per descriure tot allò que es vol monitorar. Els tipus d’objectes principals són:

Herència i plantilles

Nagios permet definir plantilles (templates) per evitar repetir configuració. Un objecte pot heretar valors d’un altre amb el paràmetre use:

# Plantilla genèrica per a hosts Linux
define host {
    name                    linux-server
    check_command           check-host-alive
    check_interval          5
    retry_interval          1
    max_check_attempts      3
    check_period            24x7
    notification_interval   30
    notification_period     24x7
    notification_options    d,u,r
    register                0           ; No és un host real, és una plantilla
}

# Host que hereta la plantilla
define host {
    use         linux-server
    host_name   servidor-web
    alias       Servidor Web Principal
    address     192.168.1.10
}

6. Definició d’hosts

Un host representa qualsevol dispositiu de xarxa que volem monitorar (servidors, routers, switches, impressores…).

Paràmetres principals d’un host

define host {
    ; Paràmetres obligatoris
    host_name               servidor-db             ; Identificador únic
    alias                   Servidor de base de dades ; Nom descriptiu
    address                 192.168.1.20            ; IP o nom DNS

    ; Herència de plantilla
    use                     linux-server

    ; Checks
    check_command           check-host-alive        ; Ordre per verificar disponibilitat
    check_interval          5                       ; Cada 5 minuts en estat OK
    retry_interval          1                       ; Cada minut si hi ha problema
    max_check_attempts      3                       ; 3 intents abans de notificar

    ; Períodes
    check_period            24x7
    notification_period     feina                   ; Notificar només en horari laboral

    ; Notificacions
    notification_options    d,u,r,f                 ; Down, Unreachable, Recovery, Flap
    notification_interval   60

    ; Contactes
    contacts                admin
    contact_groups          admins-ti

    ; Grups
    hostgroups              servidors-linux, servidors-bd
}

Definició d’un grup de hosts

define hostgroup {
    hostgroup_name  servidors-linux
    alias           Servidors Linux
    members         servidor-web, servidor-db, servidor-ftp
}

Exemple complet: fitxer hosts.cfg

# /usr/local/nagios/etc/objects/hosts.cfg

define host {
    use         linux-server
    host_name   portail
    alias       Servidor principal (NUC11)
    address     192.168.1.1
    hostgroups  servidors-linux
}

define host {
    use         linux-server
    host_name   portatil-debian
    alias       Portàtil Debian
    address     192.168.1.50
    hostgroups  servidors-linux, portatils
}

define hostgroup {
    hostgroup_name  servidors-linux
    alias           Servidors Linux
}

define hostgroup {
    hostgroup_name  portatils
    alias           Portàtils del departament
}

7. Definició de serveis

Un servei és una comprovació associada a un host concret. Cada host pot tenir múltiples serveis.

Paràmetres principals d’un servei

define service {
    ; Associació al host
    host_name               servidor-web
    service_description     HTTP                    ; Nom descriptiu del servei

    ; Herència
    use                     generic-service

    ; Ordre de check (amb arguments)
    check_command           check_http!-p 80 -u /index.html

    ; Intervals
    check_interval          5
    retry_interval          1
    max_check_attempts      3

    ; Períodes
    check_period            24x7
    notification_period     24x7

    ; Notificacions
    notification_options    w,u,c,r                 ; Warning, Unknown, Critical, Recovery
    notification_interval   30

    ; Contactes
    contact_groups          admins-ti
}

Serveis comuns i les seves ordres

# Comprovar PING
define service {
    use                     generic-service
    host_name               servidor-web
    service_description     PING
    check_command           check_ping!100.0,20%!500.0,60%
    ; Sintaxi: check_ping!<warning_ms>,<warning_%>!<critical_ms>,<critical_%>
}

# Comprovar SSH (port 22)
define service {
    use                     generic-service
    host_name               servidor-web
    service_description     SSH
    check_command           check_ssh
}

# Comprovar espai en disc via NRPE
define service {
    use                     generic-service
    host_name               servidor-web
    service_description     Disc arrel (/)
    check_command           check_nrpe!check_disk
}

# Comprovar càrrega de CPU via NRPE
define service {
    use                     generic-service
    host_name               servidor-web
    service_description     Càrrega CPU
    check_command           check_nrpe!check_load
}

# Comprovar un port específic
define service {
    use                     generic-service
    host_name               servidor-db
    service_description     MySQL (3306)
    check_command           check_tcp!3306
}

Aplicar un servei a tots els membres d’un grup

define service {
    use                     generic-service
    hostgroup_name          servidors-linux       ; Aplica a tots els membres del grup
    service_description     SSH
    check_command           check_ssh
}

8. Contactes i notificacions

Definició de contactes

define contact {
    contact_name            admin-ti
    alias                   Administrador de Sistemes
    email                   admin@thos.local
    pager                   +34600000000

    ; Quan notificar
    host_notifications_enabled      1
    service_notifications_enabled   1
    host_notification_period        24x7
    service_notification_period     24x7
    host_notification_options       d,u,r,f,s       ; Down,Unreachable,Recovery,Flap,Scheduled
    service_notification_options    w,u,c,r,f,s

    ; Ordres de notificació
    host_notification_commands      notify-host-by-email
    service_notification_commands   notify-service-by-email
}

Definició de grups de contactes

define contactgroup {
    contactgroup_name   admins-ti
    alias               Equip d'Administració TI
    members             admin-ti, responsable-ti
}

Períodes de temps

# Disponibilitat 24 hores, 7 dies
define timeperiod {
    timeperiod_name     24x7
    alias               24 Hores al dia, 7 Dies a la Setmana
    sunday              00:00-24:00
    monday              00:00-24:00
    tuesday             00:00-24:00
    wednesday           00:00-24:00
    thursday            00:00-24:00
    friday              00:00-24:00
    saturday            00:00-24:00
}

# Horari laboral
define timeperiod {
    timeperiod_name     feina
    alias               Horari laboral (L-V 8h-18h)
    monday              08:00-18:00
    tuesday             08:00-18:00
    wednesday           08:00-18:00
    thursday            08:00-18:00
    friday              08:00-18:00
}

9. Plugins de Nagios

Els plugins es troben a /usr/local/nagios/libexec/. Segueixen un estàndard: prenen arguments per línia d’ordres i retornen un codi de sortida (0, 1, 2 o 3) acompanyat d’un missatge.

Plugins inclosos amb nagios-plugins

Com es defineixen les ordres

Les ordres es defineixen al fitxer commands.cfg:

# Exemple: ordre check_http amb arguments
define command {
    command_name    check_http
    command_line    $USER1$/check_http -H $HOSTADDRESS$ $ARG1$
}

# Exemple: ordre check_disk via NRPE
define command {
    command_name    check_nrpe
    command_line    $USER1$/check_nrpe -H $HOSTADDRESS$ -c $ARG1$
}

Macros estàndard de Nagios

Provar un plugin manualment

# Com a usuari nagios
sudo -u nagios /usr/local/nagios/libexec/check_http -H 192.168.1.10 -p 80
# Sortida: HTTP OK: HTTP/1.1 200 OK - 1234 bytes in 0.123 second response time |...

sudo -u nagios /usr/local/nagios/libexec/check_ping -H 192.168.1.1 -w 100,20% -c 500,60%
# Sortida: PING OK - Packet loss = 0%, RTA = 1.23 ms

10. NRPE: monitoratge remot d’agents

L’NRPE (Nagios Remote Plugin Executor) permet executar plugins als hosts remots i retornar els resultats al servidor Nagios. Això és necessari per monitorar recursos locals dels hosts, com ara ús de disc, CPU, processos o memòria.

Instal·lació de NRPE al host remot

# Al host que volem monitorar (host client/agent)
sudo apt install nagios-nrpe-server nagios-plugins-basic nagios-plugins-standard

Configuració de NRPE al host remot

Editar /etc/nagios/nrpe.cfg:

sudo nano /etc/nagios/nrpe.cfg

# Adreça IP del servidor Nagios que pot fer consultes
allowed_hosts=127.0.0.1, 192.168.1.100   ; Afegir la IP del servidor Nagios

# Habilitar arguments (necessari per a checks parametritzats)
dont_blame_nrpe=0        ; Deixar a 0 per seguretat si no cal

# Definició dels checks locals disponibles
command[check_users]=/usr/lib/nagios/plugins/check_users -w 5 -c 10
command[check_load]=/usr/lib/nagios/plugins/check_load -w 15,10,5 -c 30,25,20
command[check_disk]=/usr/lib/nagios/plugins/check_disk -w 20% -c 10% -p /
command[check_swap]=/usr/lib/nagios/plugins/check_swap -w 20% -c 10%
command[check_procs]=/usr/lib/nagios/plugins/check_procs -w 150 -c 200 -s RSZDT

Inici del servei NRPE al host remot

sudo systemctl enable nagios-nrpe-server
sudo systemctl start nagios-nrpe-server

Instal·lació del client NRPE al servidor Nagios

# Al servidor Nagios
sudo apt install nagios-nrpe-plugin

Verificació de la connexió

# Des del servidor Nagios, provar la connexió al host remot
/usr/local/nagios/libexec/check_nrpe -H 192.168.1.20
# Sortida esperada: NRPE v4.1.0

# Executar un check remot
/usr/local/nagios/libexec/check_nrpe -H 192.168.1.20 -c check_disk
# Sortida: DISK OK - free space: / 15432 MB (78% inode=90%)

Configuració al servidor Nagios per usar NRPE

# A commands.cfg
define command {
    command_name    check_nrpe
    command_line    $USER1$/check_nrpe -H $HOSTADDRESS$ -c $ARG1$
}

# A services.cfg
define service {
    use                     generic-service
    host_name               servidor-web
    service_description     Disc arrel (/)
    check_command           check_nrpe!check_disk
}

define service {
    use                     generic-service
    host_name               servidor-web
    service_description     Càrrega CPU
    check_command           check_nrpe!check_load
}

11. Interfície web

L’accés a la interfície web de Nagios Core es fa des d’un navegador:

http://<ip-servidor-nagios>/nagios/

Les credencials s’han configurat durant la instal·lació amb htpasswd.

Seccions principals

Tactical Overview Resum general de l’estat de tots els hosts i serveis: quants estan en OK, WARNING, CRITICAL, UNKNOWN i quants checks han fallat.

Hosts Llistat de tots els hosts monitorats amb el seu estat actual, última comprovació i informació addicional.

Services Llistat de tots els serveis amb el seu estat, l’hora de l’última comprovació i el missatge retornat pel plugin.

Host Groups / Service Groups Vista agrupada per grups definits a la configuració.

Problems Vista filtrada que mostra únicament els problemes actuals (CRITICAL, WARNING o UNKNOWN).

Event Log Registre cronològic de tots els canvis d’estat i notificacions.

Status Maps Mapa visual de la infraestructura monitorada (requereix el paquet libgd).

Control d’accés a la interfície web

La configuració d’accés es troba a cgi.cfg:

# Usuari que té accés d'administrador complet
authorized_for_all_services=nagiosadmin
authorized_for_all_hosts=nagiosadmin
authorized_for_system_information=nagiosadmin
authorized_for_configuration_information=nagiosadmin
authorized_for_system_commands=nagiosadmin
authorized_for_all_service_commands=nagiosadmin
authorized_for_all_host_commands=nagiosadmin

12. Funcionalitats avançades

12.1. Escalades de notificació

Permeten enviar alertes a contactes addicionals si un problema no es resol en un temps determinat:

define serviceescalation {
    host_name               servidor-web
    service_description     HTTP
    first_notification      3           ; Escalar a partir de la 3a notificació
    last_notification       0           ; 0 = sense límit
    notification_interval   15
    contact_groups          direccio-ti
}

12.2. Dependències entre serveis

Permet definir que un check no s’executi si un servei del qual depèn ja ha fallat:

define servicedependency {
    host_name                       servidor-web
    service_description             Xarxa
    dependent_host_name             servidor-web
    dependent_service_description   HTTP
    execution_failure_criteria      c,u     ; No executar check HTTP si Xarxa és CRITICAL o UNKNOWN
    notification_failure_criteria   c,u
}

12.3. Event Handlers (recuperació automàtica)

Permet executar una acció automàtica quan un servei canvia d’estat. Per exemple, reiniciar Apache si cau:

# Script: /usr/local/nagios/libexec/event_handler_apache.sh
#!/bin/bash
case "$1" in
    WARNING)    ;;
    UNKNOWN)    ;;
    CRITICAL)   /usr/bin/sudo /bin/systemctl restart apache2 ;;
    OK)         ;;
esac
exit 0

define service {
    use                     generic-service
    host_name               servidor-web
    service_description     HTTP
    check_command           check_http
    event_handler_enabled   1
    event_handler           event_handler_apache!$SERVICESTATE$
}

12.4. Passive Checks

En els checks actius (per defecte), el servidor Nagios inicia el check. En els checks passius, és el propi host qui envia l’estat a Nagios. Útil per a dispositius darrere de tallafocs o per a tasques programades:

# Enviar un resultat passiu via ordre externa
echo "[$(date +%s)] PROCESS_SERVICE_CHECK_RESULT;servidor-web;HTTP;0;HTTP OK - Resultat passiu" \
    | sudo tee /usr/local/nagios/var/rw/nagios.cmd

12.5. Freshness Checking

Permet detectar si un host o servei no ha enviat un check passiu en un temps màxim:

define service {
    use                     generic-service
    host_name               servidor-backup
    service_description     Backup nocturn
    check_freshness         1
    freshness_threshold     86400       ; 24 hores en segons
    check_command           check_dummy!2!No s'ha rebut resultat del backup
    active_checks_enabled   0           ; Desactivar checks actius
    passive_checks_enabled  1
}

12.6. PNP4Nagios: gràfiques de rendiment

PNP4Nagios és un complement per generar gràfiques de rendiment a partir de les dades de performance data que retornen els plugins:

sudo apt install pnp4nagios

Els plugins que suporten performance data retornen dades com:

HTTP OK: HTTP/1.1 200 OK - 1234 bytes in 0.123 second response time |time=0.123s;;;0.000 size=1234B;;;0

Les dades després del | s’emmagatzemen i es representen gràficament.

13. Resolució de problemes

Verificar la sintaxi de configuració

Sempre executar aquest pas abans de reiniciar el servei:

sudo /usr/local/nagios/bin/nagios -v /usr/local/nagios/etc/nagios.cfg

Consultar els logs

# Log principal de Nagios
sudo tail -f /usr/local/nagios/var/nagios.log

# Log d'Apache (per a problemes amb la interfície web)
sudo tail -f /var/log/apache2/error.log

# Journal del sistema
sudo journalctl -u nagios -f

Errors comuns i solucions

El daemon no arrenca: error a la configuració

Error: Could not open config file '/usr/local/nagios/etc/objects/hosts.cfg' for reading!

Solució: El fitxer referenciat a nagios.cfg no existeix o no té permisos correctes.

sudo chown nagios:nagios /usr/local/nagios/etc/objects/hosts.cfg

El check NRPE falla: “Connection refused”

# Comprovar que el servei NRPE s'executa al host remot
sudo systemctl status nagios-nrpe-server

# Comprovar el tallafoc al host remot
sudo ufw allow 5666/tcp   # Port NRPE per defecte

# Verificar que el servidor Nagios és a la llista allowed_hosts
grep allowed_hosts /etc/nagios/nrpe.cfg

“Return code of 127 for check…” (plugin no trobat)

El plugin no existeix o no és executable:

ls -la /usr/local/nagios/libexec/check_nrpe
sudo chmod +x /usr/local/nagios/libexec/check_nrpe

Notificacions per correu no s’envien

# Comprovar que el MTA (Postfix, sendmail) funciona
echo "Test" | mail -s "Prova Nagios" admin@thos.local

# Verificar que les notificacions estan habilitades
grep notifications_enabled /usr/local/nagios/etc/nagios.cfg

14. Exercicis pràctics

Exercici 1 — Instal·lació i configuració bàsica

1. Instal·la Nagios Core en una màquina virtual Debian.
2. Configura un host addicional (una altra VM) al fitxer hosts.cfg.
3. Defineix els serveis SSH i PING per al nou host.
4. Verifica la configuració i reinicia el servei.
5. Accedeix a la interfície web i comprova que els nous hosts i serveis apareixen.

Exercici 2 — Configuració de NRPE

1. Instal·la i configura el servei nagios-nrpe-server a la VM client.
2. Configura els checks check_disk, check_load i check_swap al fitxer nrpe.cfg.
3. Des del servidor Nagios, verifica la connexió NRPE amb check_nrpe.
4. Afegeix els tres serveis NRPE al fitxer services.cfg del servidor.
5. Observa els estats dels serveis a la interfície web.

Exercici 3 — Notificacions i contactes

1. Crea un contacte nou al fitxer contacts.cfg amb el teu correu electrònic.
2. Crea un grup de contactes i afegeix el nou contacte.
3. Associa el grup de contactes als serveis que has configurat.
4. Atura el servei Apache a la VM client per simular una fallada.
5. Comprova que Nagios detecta el canvi d’estat i verifica si arriba la notificació.

Exercici 4 — Grups de hosts i serveis

1. Crea dos hostgroups: servidors-web i servidors-bd.
2. Afegeix les VM corresponents a cada grup.
3. Defineix un servei HTTP que s’apliqui a tots els membres de servidors-web.
4. Defineix un servei MySQL (port 3306) per a servidors-bd.
5. Verifica que els serveis apareixen correctament a la vista de grups.

Exercici 5 — Anàlisi de logs i depuració

1. Introdueix un error intencional a hosts.cfg (per exemple, elimina un paràmetre obligatori).
2. Executa la verificació de configuració i analitza el missatge d’error.
3. Corregeix l’error i torna a verificar.
4. Consulta el fitxer nagios.log i identifica els esdeveniments de les darreres 24 hores.
5. Documenta els estats d’almenys 3 serveis a partir del log.

15. Resum d’ordres

# Verificar configuració
sudo /usr/local/nagios/bin/nagios -v /usr/local/nagios/etc/nagios.cfg

# Gestió del servei
sudo systemctl start|stop|restart|status nagios

# Recarregar configuració sense aturar el servei
sudo systemctl reload nagios

# Provar un plugin manualment
sudo -u nagios /usr/local/nagios/libexec/check_http -H <ip> -p 80

# Provar un check NRPE
sudo -u nagios /usr/local/nagios/libexec/check_nrpe -H <ip-host-remot> -c check_disk

# Consultar el log en temps real
sudo tail -f /usr/local/nagios/var/nagios.log

Versions d’aquest document

• HTML - nagios.html
• PDF - nagios.pdf
• ODT - nagios.odt
• MD - nagios.md

Domini Públic (CC0)
