Cicle formatiu: Sistemes Microinformàtics i Xarxes (SMX)
Durada: 33 hores

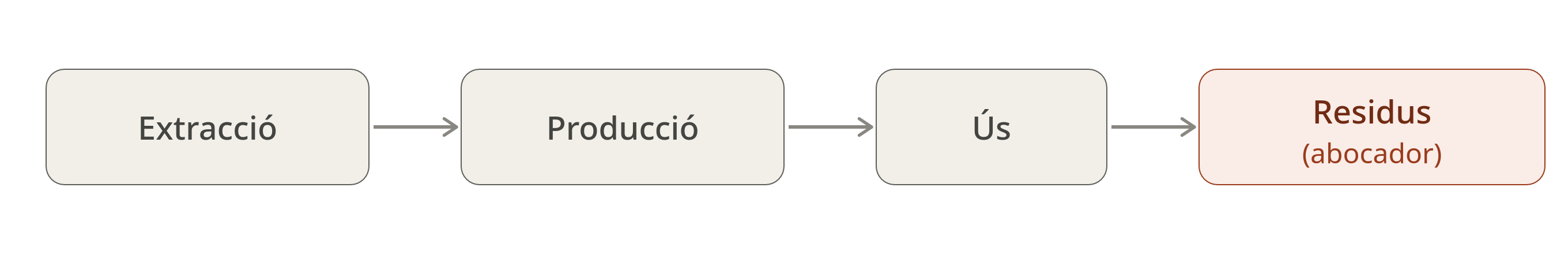

L’Economia Lineal (EL) és el model de producció i consum tradicional. Segueix el patró:

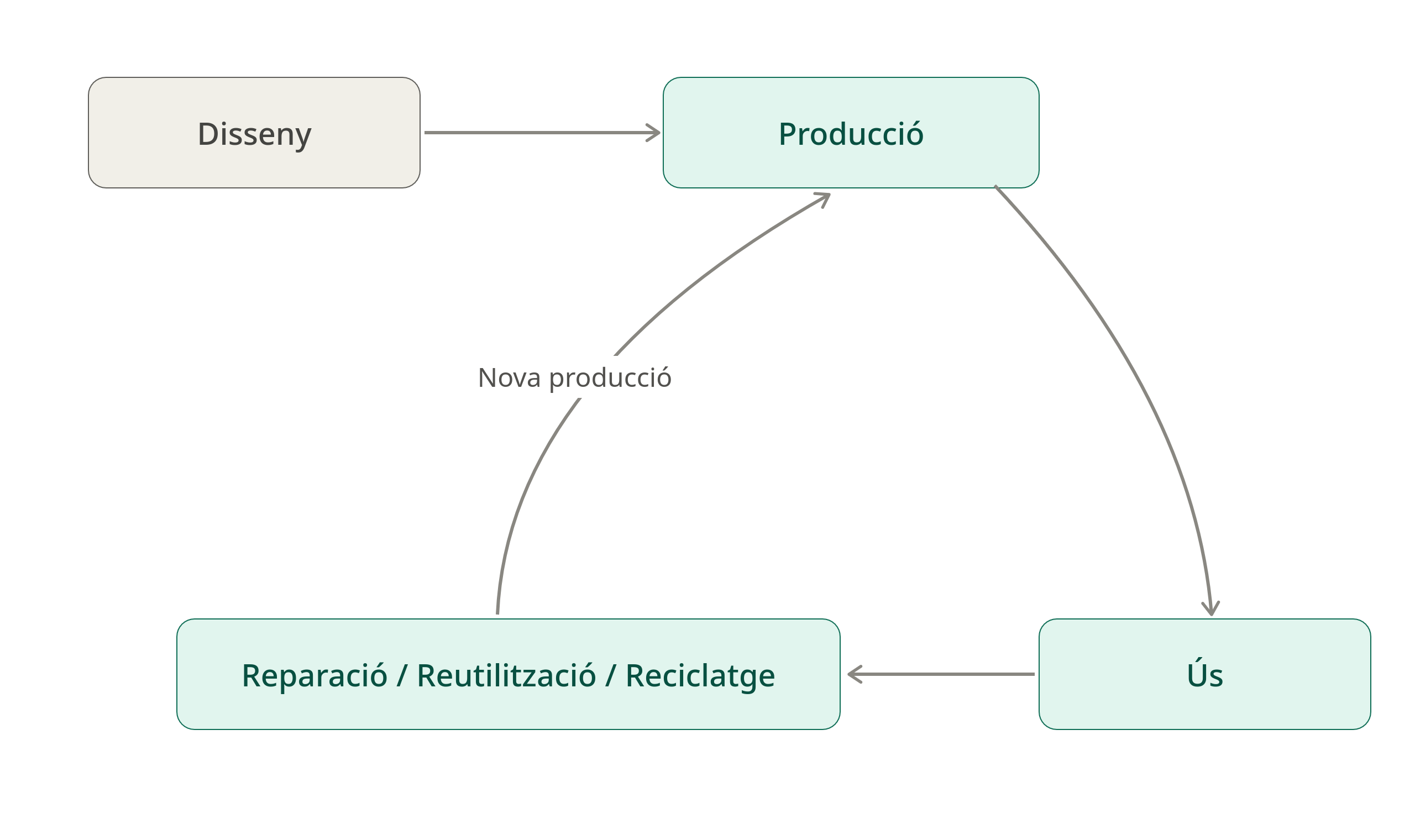

L’Economia Circular (EC) proposa un model alternatiu pensat per tancar el cicle dels materials i l’energia, eliminant els residus per disseny:
| Fase | Economia Lineal | Economia Circular |
|---|---|---|
| Matèries primeres | Extretes i consumides | Reutilitzades i regenerades |
| Producció | Optimitzada per al volum | Optimitzada per a la durabilitat |
| Ús | Consum ràpid, obsolescència | Ús prolongat, manteniment |
| Final de vida | Abocador o incinerador | Reciclatge, compostatge, reutilització |
L’EL genera emissions de CO₂ elevades en cada fase del cicle, esgota recursos naturals no renovables i produeix grans volums de residus.
L’EC, en canvi, redueix l’extracció de matèries primeres, disminueix les emissions i afavoreix la reutilització. Contribueix directament als Objectius de Desenvolupament Sostenible (ODS) de l’ONU, especialment al 12 (Producció i consum responsables) i al 13 (Acció climàtica).
El reciclatge és un dels pilars de l’EC, però no l’únic. La jerarquia de prioritats és:
- Reduir → menys consum i producció
- Reutilitzar → un mateix producte serveix diverses vegades
- Reparar → manteniment en comptes de substitució
- Reciclar → recuperar el material
- Recuperar energia → darrera opció
Exemples d’EL:
- Moda ràpida (fast fashion): producció massiva, vida curta, abocador.
- Electrònica de consum: dispositius dissenyats per ser substituïts, no reparats.
Exemples d’EC:
- Lloguer de pneumàtics (Michelin): cobra per quilòmetre, no ven el pneumàtic.
- Renault: fàbrica de remanufactura a França, on motors usats es tornen a posar a punt.
- Econyl: fil de niló per a roba de bany fabricat a partir de xarxes de pesca recuperades.
La digitalització facilita la transició a l’EC:
- Bessons digitals: simulen el cicle de vida d’un producte per optimitzar-lo.
- IoT: sensors que indiquen quan una màquina necessita manteniment, evitant el recanvi prematur.
- Big Data: anàlisi de fluxos de materials per identificar on es pot tancar el cicle.
- Blockchain: traçabilitat verificable dels materials reciclats.
| ODS | Relació amb la digitalització i l’EC |
|---|---|
| ODS 7 | Energia assequible i neta → xarxes intel·ligents, IoT |
| ODS 9 | Indústria, innovació i infraestructura → Indústria 4.0 |
| ODS 12 | Producció i consum responsables → traçabilitat, EC |
| ODS 13 | Acció climàtica → reducció d’emissions, eficiència energètica |
La Responsabilitat Digital Corporativa (CDR) és el compromís de les empreses d’adoptar la digitalització de manera ètica, sostenible i respectuosa amb els drets de les persones i el medi ambient.
| Revolució | Període | Tecnologies clau |
|---|---|---|
| 1a (Indústria 1.0) | Finals s. XVIII – principis s. XIX | Màquina de vapor, carbó, tèxtil |
| 2a (Indústria 2.0) | Finals s. XIX – principis s. XX | Electricitat, motor de combustió, producció en sèrie |
| 3a (Indústria 3.0) | Segona meitat s. XX | Electrònica, informàtica, automatització, Internet |
| 4a (Indústria 4.0) | Segle XXI | IA, IoT, Big Data, impressió 3D, cloud, robòtica avançada |
La tercera revolució industrial va néixer amb el transistor de silici (1954), els primers mainframes d’IBM i, finalment, Internet (ARPANET, 1969; accés massiu, 1996). Molts dels conceptes que estudieu en xarxes i sistemes operatius deriven directament d’aquella revolució.
La Indústria 4.0 representa la fusió del món físic, digital i biològic. Les seves característiques principals són:
- Sistemes ciberfísics (CPS): màquines, sensors i actuadors interconnectats que prenen decisions autònomes.
- Internet de les Coses (IoT): dispositius connectats que recullen i comparteixen dades en temps real.
- Intel·ligència Artificial (IA): sistemes que aprenen i optimitzen processos sense intervenció humana constant.
- Big Data i anàlisi predictiva: processament massiu de dades per anticipar-se a problemes i oportunitats.
- Fabricació additiva (impressió 3D): producció personalitzada amb menys malbaratament de material.
- Cadenes de subministrament intel·ligents: fluxos de materials i informació integrats i optimitzats.

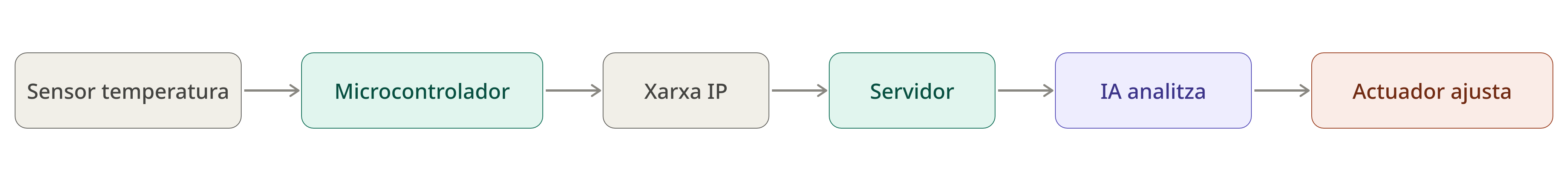

Un sistema ciberfísic combina components físics (màquines, sensors, actuadors) amb components digitals (programari, comunicacions). Exemple:
Aquesta integració és possible gràcies a:
- Protocols de comunicació industrial: OPC-UA, MQTT, Modbus TCP.
- PLCs (Programmable Logic Controllers) moderns amb connectivitat Ethernet.
- Plataformes IoT al núvol.
Realitat augmentada (RA): superposició d’informació digital sobre el món real. Exemple: tècnic de manteniment que veu, a través d’unes ulleres, les instruccions de reparació sobre la màquina real.
Realitat virtual (RV): entorn completament digital. Exemple: simulador de vol per a pilots o entorn de formació virtual per a operaris de fàbrica.
Bessons digitals (digital twins): còpia digital exacta d’un actiu físic que s’actualitza en temps real. Permeten simular avaries, provar canvis de configuració o predir el desgast sense aturar la producció.
Per a les empreses:
- Reducció de costos operatius per automatització.
- Manteniment predictiu → menys aturades no planificades.
- Qualitat més alta i menys rebuig.
- Flexibilitat per produir en lots petits o a mida.
- Nous models de negoci basats en dades.
Per als clients:
- Productes personalitzats a preus competitius.
- Entregues més ràpides i traçables.
- Millor servei postvenda (monitoratge remot del producte).
La Indústria 5.0, emergent, posa l’èmfasi en:
- Col·laboració home-màquina en comptes d’automatització total.
- Sostenibilitat i economia circular com a eixos centrals.
- Benestar dels treballadors i inclusió social.
El Cloud Computing (computació en el núvol) és un model que permet accedir a recursos informàtics (servidors, emmagatzematge, bases de dades, xarxes, aplicacions) a través d’Internet, de manera flexible i sota demanda, amb un model de pagament per ús.
| Model | Descripció | Exemples |
|---|---|---|
| IaaS (Infraestructura com a servei) | Servidors, emmagatzematge i xarxa virtuals | AWS EC2, Azure VMs, Google Compute Engine |
| PaaS (Plataforma com a servei) | Entorn per desplegar aplicacions sense gestionar la infraestructura | Google App Engine, Heroku, Azure App Services |
| SaaS (Programari com a servei) | Aplicació completa accessible des del navegador | Gmail, Microsoft 365, Salesforce, Dropbox |
Com a tècnics de sistemes, treballareu principalment a nivell IaaS (servidors virtuals, xarxes, emmagatzematge) i, en menor mesura, PaaS.
| Model | Qui el gestiona | Quan s’usa |
|---|---|---|
| Núvol públic | Proveïdor extern (AWS, Azure, GCP) | Empreses que volen escalar ràpid sense inversió en maquinari |
| Núvol privat | L’organització mateixa | Hospitals, bancs, governs → dades sensibles |
| Núvol híbrid | Combinació dels dos anteriors | Dades crítiques en privat, càrregues variables en públic |
| Multinúvol | Diversos proveïdors alhora | Evitar dependència d’un sol proveïdor |

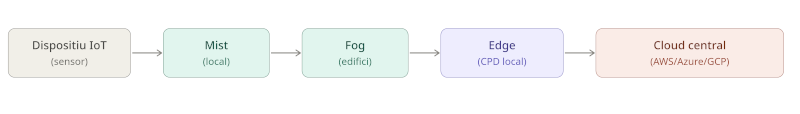

Quan enviar totes les dades al núvol central no és viable (latència, ample de banda, privacitat), s’usen arquitectures distribuïdes:
- Mist computing: processament directament al dispositiu o molt a prop (microcontroladors, sensors intel·ligents).
- Fog computing: processament a la vora de la xarxa local (gateway, switch industrial). Redueix la latència.
- Edge computing: processament en servidors locals propers a la font de dades (CPD d’empresa, punt de venda). Respon en temps real.
- Cloud central: processament massiu, emmagatzematge a llarg termini, IA global.
Exemple pràctic: una línia de producció industrial. El sensor detecta una temperatura anormal → el node fog local actua immediatament (atura la màquina) → les dades s’envien al cloud per anàlisi estadística a llarg termini.
- Escalabilitat: augmentar recursos en minuts, sense comprar maquinari.
- Accessibilitat: accés des de qualsevol lloc amb connexió a Internet.
- Cost-efectivitat: model de pagament per ús, sense grans inversions inicials.
- Alta disponibilitat: SLA del 99,9 % o superior, còpies de seguretat automàtiques.
- Ciberseguretat: els grans proveïdors inverteixen enormement en seguretat.
- Col·laboració: equips distribuïts treballen sobre les mateixes dades en temps real.
- Dependència de la connexió a Internet.
- Riscos de privacitat i sobirania de les dades.
- Cost recurrent que pot créixer si no es gestiona bé.
- Dependència del proveïdor (vendor lock-in).
Les Tecnologies Habilitadores Digitals (THD), o Key Enabling Technologies (KET), són aquelles tecnologies que poden induir innovacions en múltiples sectors econòmics. Les principals THD de la Indústria 4.0 són:
| THD | Descripció breu |
|---|---|
| IoT | Dispositius físics connectats que recullen i transmeten dades |
| IA | Sistemes capaços d’aprendre, raonar i prendre decisions |
| Big Data | Gestió i anàlisi de grans volums de dades |
| 5G | Xarxa mòbil d’alta velocitat i baixa latència |
| Robòtica col·laborativa | Robots que treballen al costat de persones (cobots) |
| Blockchain | Registre distribuït i immutable de transaccions |
| Ciberseguretat | Protecció de sistemes, dades i comunicacions |
| Fabricació additiva | Impressió 3D de peces i prototips |
| Realitat virtual/augmentada | Entorns immersifs o superposició d’informació digital |
| Bessons digitals | Còpies digitals d’actius físics actualitzades en temps real |
L’IoT connecta dispositius físics a través d’Internet per recopilar, enviar i analitzar dades en temps real.

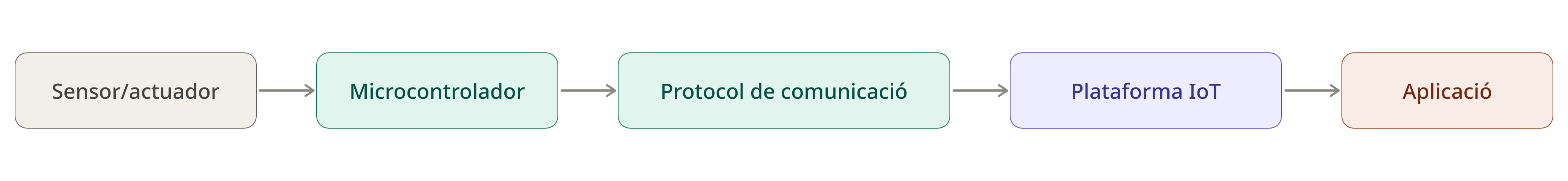

Components d’un sistema IoT:
Protocols habituals: MQTT, CoAP, HTTP/HTTPS, Zigbee, LoRaWAN, Bluetooth LE.
Plataformes IoT: AWS IoT, Google Cloud IoT, Azure IoT Hub, Node-RED, ThingsBoard.
Maquinari: Arduino, Raspberry Pi, ESP8266/ESP32.
Exemples d’aplicació:
- Fàbrica: sensors de temperatura, vibració i consum elèctric per al manteniment predictiu.
- Edifici intel·ligent: control de llums, climatització i accés.
- Logística: rastreig GPS de vehicles i palets.
- Agricultura: sensors d’humitat del sòl i automatització del reg.
La intel·ligència artificial és la branca de la informàtica que desenvolupa sistemes capaços de realitzar tasques que requereixen intel·ligència humana: raonament, aprenentatge, percepció, presa de decisions.

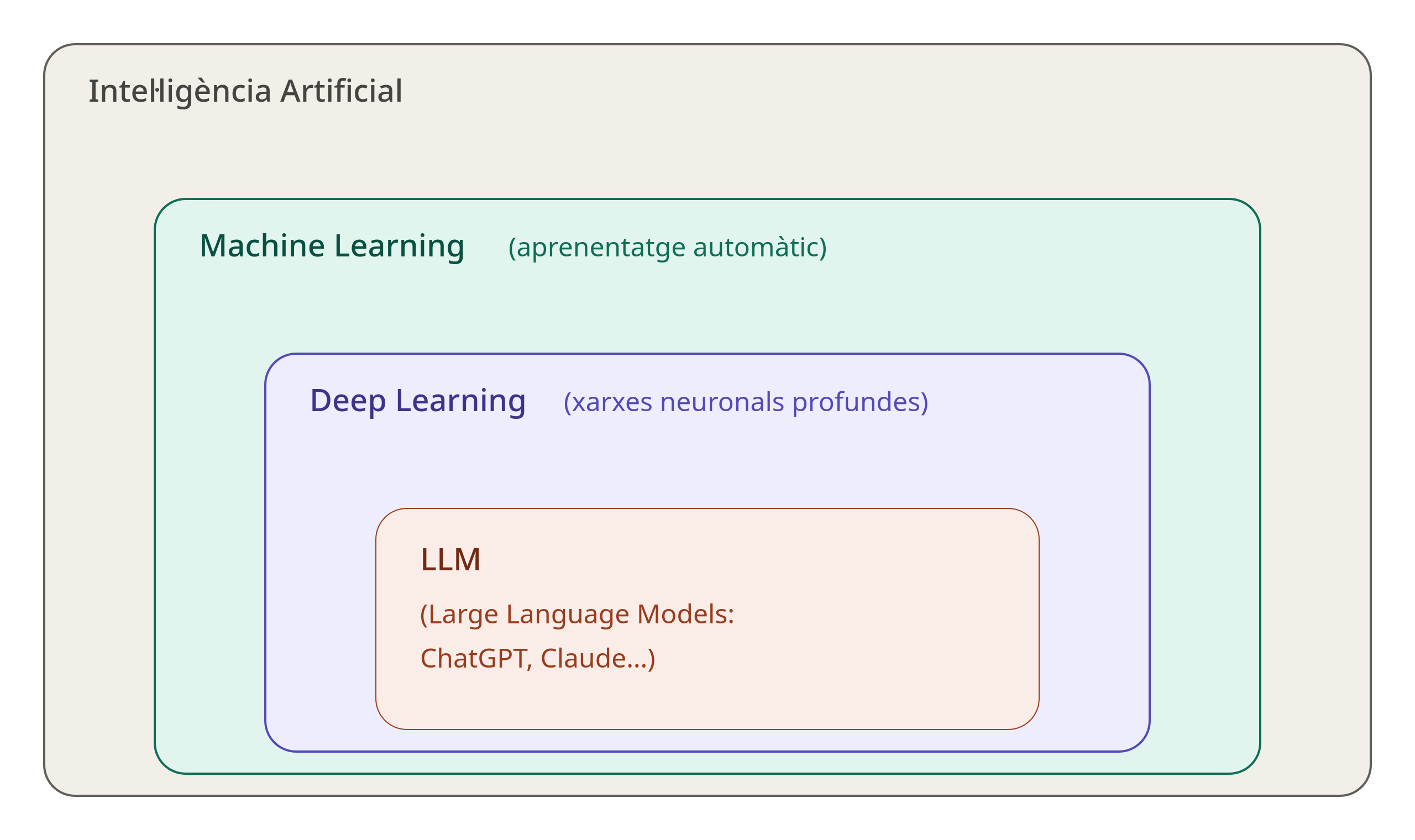

Jerarquia de disciplines:
Tipus d’IA:
- IA feble o especialitzada: fa una tasca concreta (recomanació de Netflix, reconeixement facial, traductor).
- IA general (AGI): hipotètic sistema que podria fer qualsevol tasca intel·lectual humana. Encara no existeix.
- Superintel·ligència: concepte teòric que supera la intel·ligència humana en tots els aspectes.
Aplicacions en empreses:
- Detecció de frau en transaccions bancàries.
- Diagnòstic mèdic per imatge.
- Manteniment predictiu industrial.
- Xatbots d’atenció al client.
- Optimització de rutes logístiques.
El Big Data fa referència a conjunts de dades tan grans i complexos que no es poden gestionar amb eines tradicionals. Es caracteritza per les 7V:
| V | Descripció |
|---|---|
| Volum | Quantitat massiva de dades (petabytes, exabytes) |
| Velocitat | Generació i processament en temps real o quasi real |
| Varietat | Estructurades (SQL), semiestructurades (JSON, XML), no estructurades (imatges, vídeos) |
| Veracitat | Qualitat i fiabilitat de les dades |
| Valor | Capacitat de transformar dades en coneixement útil |
| Variabilitat | Canvis constants en el context i significat de les dades |
| Visualització | Representació eficient per facilitar la interpretació |
Eines habituals:
- Emmagatzematge: Hadoop, Apache Cassandra, MongoDB.
- Processament: Apache Spark, Apache Flink.
- Visualització i BI: Power BI, Tableau, Looker.
- Cloud: Google BigQuery, AWS Redshift, Azure Synapse.
La xarxa 5G aporta tres millores fonamentals respecte al 4G:
- Velocitat: fins a 10 Gbps (×100 respecte al 4G).
- Latència molt baixa: 1 ms (crucial per a vehicles autònoms, cirurgia remota, control industrial).
- Densitat de connexions: milions de dispositius IoT per km².
Aplicació en indústria: control remot de màquines en temps real, fàbriques sense cables, vehicles autònoms en logística.
Els cobots (collaborative robots) estan dissenyats per treballar al costat dels humans de manera segura, sense tanques de protecció. Diferència respecte als robots industrials tradicionals:
| Característica | Robot industrial | Cobot |
|---|---|---|
| Seguretat | Requereix zona protegida | Treballa al costat de persones |
| Programació | Complexa, especialistes | Intuïtiva, guiat a mà |
| Flexibilitat | Tasca fixa | Reconfiguració fàcil |
| Cost | Alt | Més assequible |
El blockchain és un registre distribuït i immutable on s’anoten transaccions en blocs encadenats criptogràficament.
Propietats:
- Descentralitzat: no hi ha un servidor central; la còpia existeix en molts nodes.
- Immutable: un cop afegit un bloc, no es pot modificar.
- Transparent: tots els participants poden verificar les transaccions.
Aplicacions:
- Traçabilitat de la cadena de subministrament (origen dels aliments, autenticitat de productes).
- Contractes intel·ligents (smart contracts).
- Criptomonedes (Bitcoin, Ethereum).
- Sistemes de votació digital.
En un entorn cada cop més connectat, la ciberseguretat és una THD fonamental. Els principals atacs als sistemes industrials i empresarials són:
- Phishing: engany per obtenir credencials.
- Ransomware: segrest de dades a canvi d’un rescat.
- Malware: programari maliciós que infecta sistemes.
- Atacs a sistemes SCADA/ICS: amenaces als sistemes de control industrial.
Com a tècnics de xarxes, aplicareu mesures de ciberseguretat (firewalls, VPN, segmentació de xarxes, actualitzacions, backups) que protegeixen directament la infraestructura digital de les empreses.
La fabricació additiva crea objectes capa a capa a partir d’un model digital. Avantatges:
- Prototipatge ràpid i barat.
- Personalització de peces a mida.
- Reducció de malbaratament de material (vs. mecanitzat).
- Fabricació distribuïda (la pròpia empresa pot produir les peces).
Un bessó digital és un model virtual exacte d’un objecte, procés o sistema real, alimentat en temps real per sensors IoT.
Aplicació: simular l’avaria d’una màquina abans que es produeixi, provar una nova configuració de producció sense risc, predir el desgast de components.
La combinació de THD permet:
- Reducció de costos: automatització de tasques repetitives, menys errors, manteniment predictiu.
- Augment de la qualitat: control de qualitat per visió artificial, traçabilitat completa.
- Personalització: producció flexible adaptada a la demanda real.
- Sostenibilitat: optimització del consum d’energia i materials.
| Aspecte | IT (Tecnologia de la Informació) | OT (Tecnologia de l’Operació) |
|---|---|---|
| Objectiu | Gestionar dades i sistemes d’informació | Controlar processos i equips físics |
| Àmbit | Servidors, xarxes, aplicacions | PLCs, SCADA, robots, sensors |
| Prioritat | Seguretat, integritat de dades | Disponibilitat, temps real |
| Temps de resposta | Variable | Crític, en temps real |
Amb la Indústria 4.0, IT i OT convergeixen: els sistemes industrials es connecten a la xarxa IP de l’empresa i al núvol. Això obre noves possibilitats (manteniment predictiu, optimització remota) però també nous riscos de ciberseguretat.
Com a tècnics de xarxes, us trobareu en la intersecció IT-OT: xarxes industrials, VLANs de segmentació, accés remot segur a PLCs, etc.
- Bases de dades relacionals (SQL): MySQL, PostgreSQL, Oracle.
- Sistemes de fitxers en servidors locals o NAS.
- NoSQL: MongoDB (documents), Cassandra (columnes), Redis (clau-valor), Neo4j (grafs). Dissenyats per a grans volums de dades no estructurades o semiestructurades.
- Cloud storage: Google Cloud Storage, Amazon S3, Azure Blob Storage. Objectes al núvol, escalables i accessibles des de qualsevol punt.
- Emmagatzematge descentralitzat: IPFS (InterPlanetary File System), blockchain. Les dades es distribueixen entre múltiples nodes sense servidor central.
- Data lakes: emmagatzemen dades en brut de qualsevol format fins que es necessiten per analitzar.
- Data warehouses: dades estructurades i processades per a anàlisi de negoci (BI).
La transformació digital no és simplement comprar tecnologia nova; és un canvi profund en la manera com una empresa crea valor, opera i es relaciona amb els clients. Requereix:
- Lideratge i compromís de la direcció.
- Alineació de tots els departaments.
- Cultura d’innovació i aprenentatge continu.
- Planificació i metodologia rigoroses.

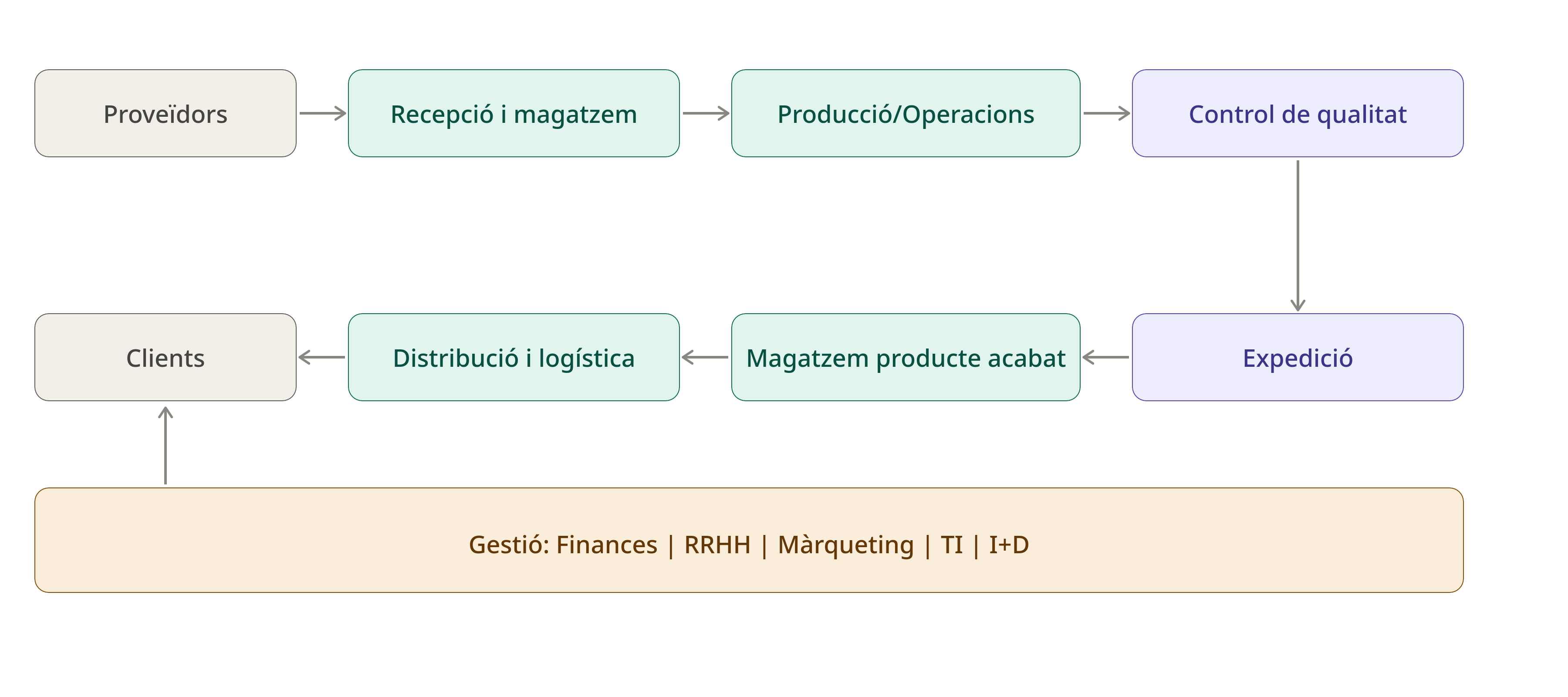

Abans de digitalitzar cal entendre l’empresa actual. Una empresa industrial típica té els blocs funcionals següents:
Cada un d’aquests blocs té processos documentables i, potencialment, digitalitzables.
Abans de definir el pla de digitalització cal fer un diagnòstic inicial:
| Positiu | Negatiu | |
|---|---|---|
| Intern | Fortaleses: processos ben documentats, equip TI competent | Debilitats: maquinària antiga, resistència al canvi, dades en paper |
| Extern | Oportunitats: nous mercats digitals, subvencions per a digitalització | Amenaces: competidors ja digitalitzats, ciberatacs creixents |
Per a una empresa típica del sector de serveis TI (context SMX), les etapes prioritàries per digitalitzar serien:
| Etapa | Procés actual (clàssic) | Oportunitat de digitalització |
|---|---|---|
| Gestió de clients | Fitxes en paper, trucades telefòniques | CRM (HubSpot, Salesforce, Zoho) |
| Gestió de projectes | Fulls de càlcul, reunions presencials | Plataformes col·laboratives (Trello, Jira, Asana) |
| Documentació tècnica | Manuals en paper, processador de textos local | Wiki digital, Google Workspace, SharePoint |
| Monitoratge d’infraestructures | Revisió manual periòdica | Nagios, Zabbix, Grafana (alertes en temps real) |
| Suport i incidències | Correu electrònic o trucades | Sistema de tiquets (GLPI, Freshdesk, Zendesk) |
| Facturació i finances | Full de càlcul, factures en paper | ERP (Odoo, SAP Business One) |
| Còpies de seguretat | Manuals, DVDs o discos externs | Backup automatitzat al núvol (BackupPC, Veeam) |
| Comunicació interna | Correu i trucades | Slack, Microsoft Teams |

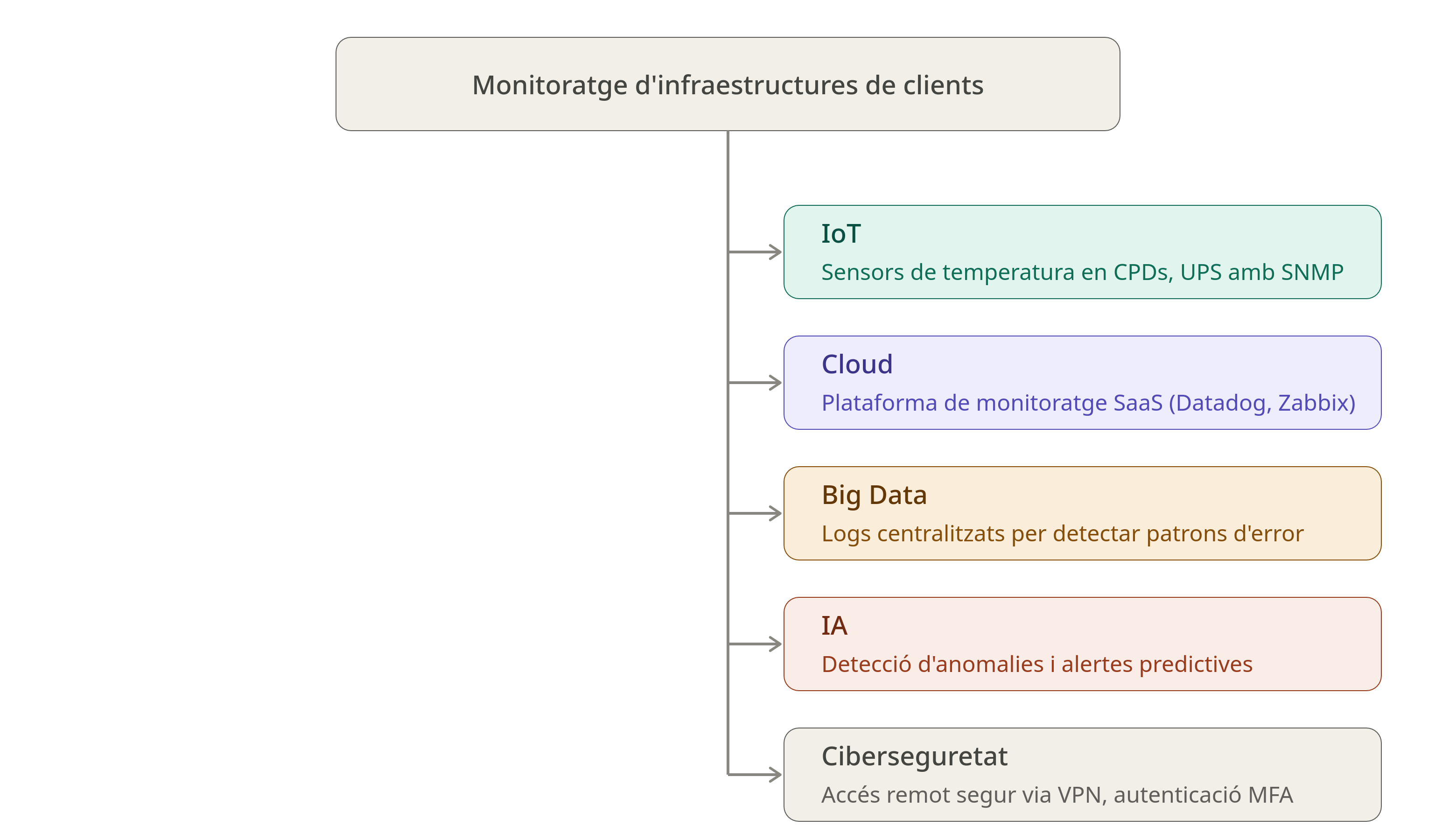

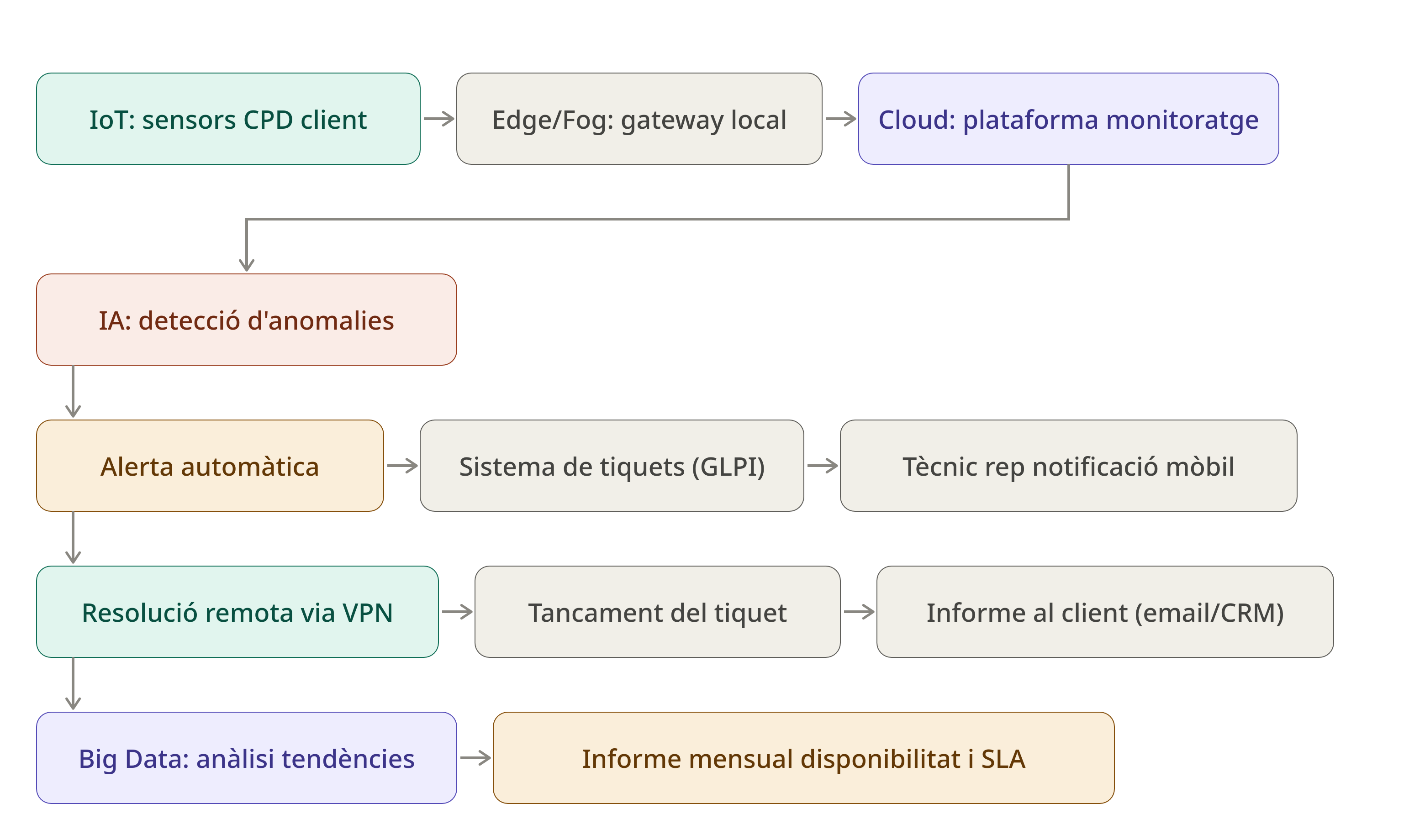

Per a cada procés cal triar les THD adequades. Exemple per a una empresa de serveis de xarxes i sistemes:
L’informe de viabilitat analitza si el projecte de digitalització és factible i quines millores aportarà. Ha d’incloure:
- Situació actual (AS-IS): descripció dels processos existents i els seus punts febles.
- Situació futura (TO-BE): com funcionaran els processos una vegada digitalitzats.
- Anàlisi cost-benefici - Costos: llicències de programari, maquinari, formació, hores d’implementació.
- Anàlisi cost-benefici - Beneficis: estalvi de temps, reducció d’errors, nous ingressos, millora de la qualitat.
- Riscos i plans de contingència.
- Terminis i fases d’implementació.
La digitalització permet:
- Reducció del paper: factures, albarans, manuals i informes passen a ser digitals.
- Optimització de desplaçaments: la gestió remota redueix les visites in situ innecessàries.
- Cicle de vida dels equips allargat: el manteniment predictiu evita substitucions prematures.
- Consum energètic optimitzat: monitoratge del consum i ajust automàtic (apagat de servidors inactius, virtualització).
Un pla de transformació digital s’estructura en fases:
- Inventari de processos actuals.
- Anàlisi DAFO digital.
- Identificació d’àrees prioritàries.
- Definir KPIs: quins indicadors mesurem per saber si l’hem aconseguit?
- Exemple: “Reduir el temps de resposta a incidències de 4 hores a 30 minuts en 6 mesos”.
- Avaluació de solucions (codi lliure vs. propietari, SaaS vs. on-premise).
- Prova de concepte (proof of concept, PoC) amb la solució triada.
- Metodologia àgil: idea → prototip → revisió → millora.
- Formació de l’equip en paral·lel.
- Mesura de KPIs.
- Cicle PDCA (Plan-Do-Check-Act).
- Ajust de l’estratègia si cal.
La digitalització crea nous rols a les empreses:
| Perfil | Funció |
|---|---|
| CDO (Chief Digital Officer) | Lidera l’estratègia de transformació digital |
| Data Analyst / Data Scientist | Analitza dades per extreure coneixement i predir tendències |
| Especialista IoT | Dissenya i gestiona sistemes de sensors i connectivitat |
| Especialista en ciberseguretat | Protegeix la infraestructura digital |
| Integrador de sistemes | Connecta i fa interoperar ERP, CRM, plataformes IoT, etc. |
| Tècnic en suport digital | Forma els empleats i dona suport en l’ús de les noves eines |
El perfil de tècnic de xarxes i sistemes és clau en tots aquests rols. La infraestructura de xarxa, els servidors i la seguretat de les comunicacions són la base sobre la qual descansa qualsevol transformació digital.
| Concepte | Definició breu |
|---|---|
| Economia Lineal | Extracció → producció → ús → residus |
| Economia Circular | Model que tanca el cicle dels materials |
| ODS | Objectius de Desenvolupament Sostenible de l’ONU |
| Indústria 4.0 | Fusió del món físic, digital i biològic en la producció |
| Sistemes ciberfísics | Combinació de components físics i digitals interconnectats |
| IoT | Dispositius físics connectats que recullen i comparteixen dades |
| Big Data | Gestió i anàlisi de grans volums de dades (7V) |
| Cloud Computing | Accés a recursos informàtics via Internet, sota demanda |
| IaaS / PaaS / SaaS | Models de servei cloud: infraestructura / plataforma / programari |
| Edge computing | Processament proper a la font de dades, amb baixa latència |
| Fog / Mist | Capes intermèdies entre el dispositiu i el cloud central |
| THD | Tecnologies Habilitadores Digitals (IoT, IA, Big Data, 5G…) |
| Bessó digital | Còpia virtual d’un actiu físic, alimentada en temps real |
| Blockchain | Registre distribuït i immutable de transaccions |
| IT vs. OT | Tecnologia de la Informació vs. Tecnologia de l’Operació |
| DAFO | Eina d’anàlisi estratègica: debilitats, amenaces, fortaleses, oportunitats |
| KPI | Indicador clau de rendiment |
| PDCA | Cicle de millora contínua: Planificar, Fer, Verificar, Actuar |
| GDPR | Reglament europeu de protecció de dades |
| CDR | Responsabilitat Digital Corporativa |
